Geometria descritiva

Prof. Julio Cesar Boscher Torres

Métodos Descritivos

Rebatimento

TEORIA

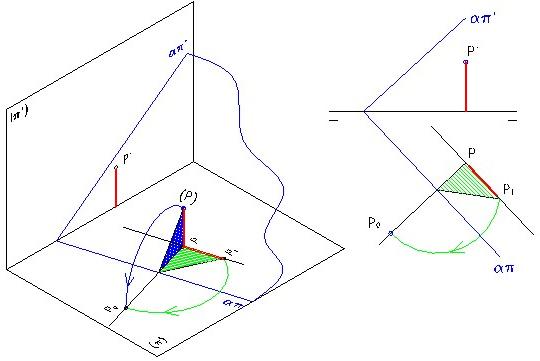

Rebatimento de um ponto (P) usando como eixo de rotação o traço horizontal do plano (απ) :



Metodologia:

1. traçar uma paralela e uma perpendicular à charneira;

2. marcar sobre a paralela a cota do ponto (P) --> (P0) (segmento vermelho);

3. obter o triângulo de rebatimento (verde);

4. girar o ponto P1 até encontrar a perpendicular (centro na charneira) --> P0. O ponto P0 é o ponto (P) rebatido sobre o plano (p)

EXEMPLOS

Rebatimento de um ponto (P) usando como eixo de rotação o traço horizontal do plano (απ) :

1. PROJEÇÕES e V.G. de um círculo pertencente a um plano qualquer:

       Vídeo formato AVI ou Versão zipada do vídeo

2. VERDADEIRA GRANDEZA de um triângulo em um plano qualquer:

Sequência de 11 imagens ou Versão zipada das imagens
